定説覆す発見１０ｎｍサイズの高品質マグネタイト作製で明らかに

ナノエレクトロニクスへの展開とマグネタイトの性質の起源解明に期待

2019-07-10　大阪大学,科学技術振興機構

ポイント

独自のナノ構造作製技術により、１０ｎｍオーダーのナノ立体構造体の作製と伝導特性評価を実現。
ナノサイズ化したマグネタイトでは転移特性が失われるという通説を覆し、欠陥などの外的擾乱因子を除いた純粋なマグネタイトは、優れた伝導特性（転移特性）を示すことを発見。
固体物理の最も重要な未解決問題の１つであるマグネタイトの金属－絶縁体転移の機構解明が期待。
１０ｎｍサイズでも動作可能な強相関ナノエレクトロニクス、スピントロニクスへの展開の可能性。

大阪大学産業科学研究所のルパリ・ラクシット　特任助教（研究当時）、服部梓　助教（研究当時　ＪＳＴ　さきがけ研究者　兼任）、田中秀和　教授の研究グループは、産業技術総合研究所の内藤泰久　主任研究員、島久　主任研究員、秋永広幸　総括研究主幹と共同で、３次元方向全てが１０ｎｍサイズを持つ強相関酸化物^注１）であるマグネタイト（Ｆｅ_３Ｏ_４）^注２）のナノ構造体の作製を実現し、極微ナノ試料において初めて相転移特性を観察しました（図１）。

マグネタイトは金属－絶縁体転移（フェルベー転移）^注３）によりその電気伝導度が大きく変わることが知られており、基礎、応用の両面から注目されている材料です。これまでマグネタイトは、ナノサイズ化すると欠陥の密度上昇により相転移が消失すると報告されていました。しかし、服部助教らのグループの持つ高品質なナノ構造体を作製できる技術と産業技術総合研究所の１０ｎｍの微小間隙（かんげき）を有する電極作製技術を組み合わせることにより、ナノ構造化を実現し、ｍｍ－μｍサイズの大きなサイズの試料よりも欠陥密度が低く、マグネタイトが本来持つ優れた転移特性を引き出せることを実証しました。これにより、固体物理の最も重要な未解決問題の１つであるマグネタイトの金属－絶縁体転移の機構解明や、１０ｎｍ以下のサイズでも動作するナノエレクトロニクスデバイスへの展開が期待されます。

本研究成果は２０１９年７月９日、米国科学誌「ＮａｎｏＬｅｔｔｅｒｓ」にオンライン掲載されました。

本研究は、科学技術振興機構（ＪＳＴ）戦略的創造研究推進事業さきがけ「素材・デバイス・システム融合による革新的ナノエレクトロニクスの創成」研究領域における研究課題名「遷移金属酸化物のナノ空間３次元制御による省エネルギー駆動機能選択的相変化デバイス創製」（研究者：服部梓）の一環として行われました。また、本研究の一部は日本学術振興会（ＪＳＰＳ）科学研究費補助金（１６Ｈ０６０１１，２６２４６０１３）の助成を受けて行われました。

＜研究の背景＞

マグネタイト（図２）は金属－絶縁体転移によりその電気伝導度が１００倍以上変わることなどから、８０年以上にわたり精力的に基礎学術研究が行われてきました。また、ナノエレクトロニクス展開を目的として、ナノ細線、ナノ粒子などさまざまな手法でナノ構造化が進められてきました。しかし、これまではナノ構造化（サイズ減少）により転移の消失や、抵抗変化率の低下が報告されており、ナノ構造体での優れた転移特性の観察は難しいと考えられていました。その理由として、マグネタイトで特徴的にみられるアンチフェイズバウンダリー（異相境界）^注４）などの欠陥があげられます。欠陥の多くはサブ－数ナノメートルサイズであるため、ナノ構造体ではサイズの大きい薄膜試料などに比べて欠陥の影響を大きく受け、転移特性など物性が低下していました。

服部助教らのグループでは、単結晶化した３次元ナノテンプレート基板の側面を起点とし、ｎｍ精度でサイズを制御したナノ構造作製手法「３次元ナノテンプレートＰＬＤ法（ｐｕｌｓｅｌａｓｅｒｄｅｐｏｓｉｔｉｏｎ：パルスレーザー堆積法）」を開発し、高品質なナノ構造体を実現してきました。この手法によりマグネタイトで欠陥が少なく、優れた転移特性を示すナノ構造体を実現しました。作製したナノ構造体にも欠陥は存在しますが、欠陥の少ない領域を選び出すことで、薄膜試料よりも５倍以上変化率が上昇することを発見しました（図３）。これはマグネタイトの本来持っている特性が、欠陥（主にアンチフェイズバウンダリー）の影響を受けずに抽出できたためです。

さらに、今回の成果によって、高品質なマグネタイトのナノ構造体の実現により、マグネタイトの相転移の起源といわれているトライメロン^注５）という準粒子のサイズなどの正確な見積もりを可能としました。トライメロンの生成・消滅はマグネタイトの相転移と直結しているため、そのダイナミクスを理解することが重要です。これまで主流であった薄膜などの大きなサイズの試料では、非常に小さいトライメロンの情報は平均化されて埋没してしまいますが、今回実現した高品質なナノ構造体での研究により新たな情報が得られ、フェルベー転移の機構の理解を可能にすると期待されます。

＜本研究成果が社会に与える影響（本研究成果の意義）＞

本研究成果により、固体物理の最も重要な未解決問題の１つであるマグネタイトの金属－絶縁体転移の機構解明へとつながります。また、１０ｎｍサイズでも動作可能な強相関ナノエレクトロニクス、スピントロニクスへの展開が可能となると期待されます。今回用いたナノ構造作製技術はマグネタイト以外の物質群にも適応可能で、ナノ物性物理、ナノテクノロジー技術の発展へ幅広い応用が見込まれます。

＜参考図＞

図１

独自のナノ細線作製技術とナノギャップ電極によりＦｅ_３Ｏ_４の１０ｎｍ領域での相転移を初観察。ナノ空間の抽出により、欠陥密度が低く、マグネタイト本来の優れた転移特性が現れることを解明。

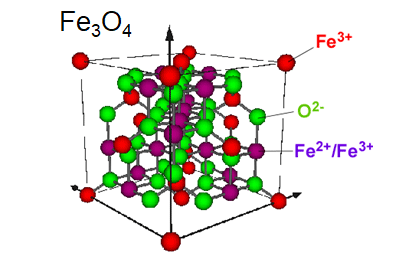

図２　マグネタイトの構造

図３　ナノ細線試料での優れた転移特性

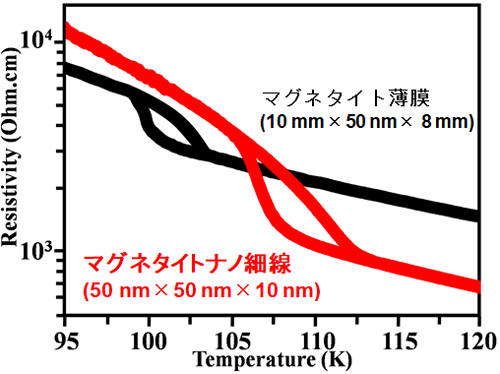

同じ作製条件の薄膜試料より５倍以上の変化率を示すナノ構造体を作製できた。

＜用語解説＞

注１）強相関酸化物: 主に３ｄ遷移金属で構成される金属酸化物で、物質の中で電子同士の間に働く有効なクーロン相互作用が強いもの。電子、スピン、軌道の秩序状態はわずかな摂動（温度、磁場、キャリア濃度）で融解し、相転移を起こす。相転移に付随して、電気的、磁気的、光学的に劇的な変化を示す物質群。

注２）マグネタイト（Ｆｅ_３Ｏ_４）: マグネタイトは古代ギリシア時代からすでに知られており、磁石（ｍａｇｎｅｔ）の語源になった物質。図２のような逆スピネル型の結晶構造を持ち、酸素を中心とする八面体頂点の半分にＦｅ^２＋イオンが（Ａサイト）、残りの八面体頂点の半分と四面体頂点にＦｅ^３＋イオンが配置している（Ｂサイト）。複雑な電荷秩序状態から基礎研究の対象物質として８０年以上に渡り精力的に研究されているだけでなく、スピントロニクス応用などの観点でも注目されている。

注３）金属－絶縁体転移（フェルベー転移）: 温度によって水が氷に変化するように、同じ物質でありながら金属⇔絶縁体と相変化すること。主に温度変化によって引き起こされる。マグネタイトでは１９３９年にフェルベー（Ｖｅｒｗｅｙ）によって発見されたことから、フェルベー転移と呼ばれ、バルク試料では１２３Ｋで起こる。

注４）アンチフェイズバウンダリー（異相境界）: 結晶中で原子の配列に関する位相がずれている境界。二元合金の規則相で頻繁に現れることが知られている。マグネタイトの場合は、格子定数ａ（＝０．８４０ｎｍ）に対しａ／４分の位相がずれたアンチフェイズバウンダリーが形成され、アンチフェイズバウンダリーの平均間隔は約５０ｎｍと報告されている。

注５）トライメロン（ｔｒｉｍｅｒｏｎ）: 低温の絶縁体状態で形成される電荷の秩序状態を構成している準粒子。３つのＢサイトＦｅ原子上に非局在化した電子からなる三量体で、１つのＦｅ^２＋と２つの隣接するＦｅ^３＋から構成され［Ｆｅ^３＋－Ｆｅ^２＋－Ｆｅ^３＋］と記述される。高温の金属状態ではトライメロンは存在しないため、トライメロンの破壊／生成のダイナミクスが、マグネタイトのフェルベー転移の機構解明の鍵であると考えられる。
