引っ張ると白い蛍光を出すゴムの開発に成功

スポンサーリンク

材料が受けるダメージの可視化に期待

2019-04-24  北海道大学,フリブール大学 アドルフ・メルクレ研究所,科学技術振興機構

ポイント
  • 伸縮により白色蛍光のON/OFFを瞬時に何度でも切り替えるゴム材料の開発に成功。
  • 蛍光を発する部分を変えても、同じメカニズムでほぼ同じ刺激応答性を獲得できることを実証
  • 共有結合を切らずとも機械的刺激により発光特性が変化する「超分子メカノフォア」の分野を開拓。

北海道大学 電子科学研究所の相良 剛光 助教(JST さきがけ研究者)、玉置 信之 教授、スイス フリブール大学 アドルフ・メルクレ研究所のクリストフ・ウェダー 教授らの研究グループは、伸縮により白色蛍光のON/OFFを瞬時に可逆的に切り替えるゴム材料の開発に成功しました(動画、図)。

最近、主に高分子化学の分野で、力(機械的刺激)によって共有結合が切断され、色変化、触媒作用、化合物の放出といったさまざまな応答を示す「メカノフォア」と呼ばれる分子骨格が着目されています。しかし既存のメカノフォアは共有結合を切断する必要があるため、可逆性に乏しいなどの問題がありました。このような背景を踏まえ、研究グループは、超分子化学の分野で長年研究されてきた、インターロック分子の1つであるロタキサンに着目し、共有結合を切断する必要のない「超分子メカノフォア」の開発を行ってきました。今回の報告では、青色、緑色、橙色の蛍光団(蛍光を発する部分)を用いたロタキサン型超分子メカノフォアを開発し、さらにポリウレタンに導入することで、伸縮に応答して各蛍光色が瞬時、かつ可逆的に何回でも繰り返しON/OFFスイッチするゴム材料を開発しました。これにより、蛍光団を変えても同じメカニズムで類似の機械的刺激に対する応答性を獲得できることを実証しました。さらに、これら3種のポリウレタンを適切な割合で混合することにより、白色蛍光のON/OFFスイッチを示すゴムを実現しました。このような材料は、さまざまな材料が受けるダメージの可視化などへの応用が期待でき、今後の本分野の発展に大きく寄与すると考えられます。

なお、本研究成果は、2019年4月24日公開の「ACS Central Science」誌にオンライン版として掲載される予定です。

本研究は、JST 戦略的創造研究推進事業 さきがけ「光の極限制御・積極利用と新分野開拓」(研究総括:植田 憲一)における「ロタキサン型メカノプローブの創製とメカノバイオロジーへの応用」(研究者:相良 剛光)(No. JPMJPR17P6)、人・環境と物質をつなぐイノベーション創出ダイナミック・アライアンス、公益財団法人 新世代研究所 研究助成、公益財団法人 江野科学振興財団 田中ゴム科学技術賞などによる支援を受けて行われました。

<背景>

力(機械的刺激)を受けて、見た目の色や発光(蛍光)特性変化を示すような材料は、材料の受けるダメージや加えられている力を簡単に可視化・評価できるため、さまざまな形での活用が期待されています。特に最近、主に高分子化学の分野において、機械的刺激を受けて色変化を示す「メカノフォア」と呼ばれる分子骨格が盛んに研究されています。例えば、フォトクロミック色素注1)としても有名なスピロピランは、最初はほとんど無色に近いですが、機械的刺激を受ける(導入した高分子鎖を介して引っ張られる)と中央の共有結合が切れてメロシアニンと呼ばれる分子構造に変化し、着色します(図1)。しかし、共有結合を切断するには比較的大きな力が必要であり、瞬時にかつリバーシブルに、見た目の色や発光(蛍光)特性を変化させることは、一般には難しいと考えられます。また、このようなメカノフォアを狙って分子デザインすることは困難であり、思いのままの色変化を狙って達成することも難しい課題でした。

<研究手法>

超分子化学の分野で長年研究されてきたロタキサン注2)に着目し、よく知られた青色・緑色・橙色の3種類の蛍光団を用いて、共有結合を切断せずとも蛍光特性が変化する3種の「超分子メカノフォア」を開発しました(図2左)。それぞれのロタキサン型超分子メカノフォアをポリウレタンに導入し、さらに混ぜ合わせることによって、機械的刺激を受けると白色蛍光を瞬時に、かつ可逆的にON/OFFスイッチするゴム材料を開発しました(図2右)。

<研究成果>

3種類のロタキサン型超分子メカノフォアを合成しました(図3)。ロタキサンは蛍光団を持つ環状分子、蛍光団からの蛍光を消光するための消光団とストッパー部位を持つ軸分子の2分子で構成されます。大きなストッパー部位のおかげで、環状分子は軸分子から遠くに離れることはできません。今回開発したロタキサン型超分子メカノフォアのメカニズムは、図2左に示した通りです。まず初期状態では、消光団が環状分子に包接され、消光団と蛍光団が隣接することで蛍光団からの蛍光が消光されます。しかし、いったん高分子鎖を介して機械的刺激がメカノフォアに伝達されると、環状分子がスライドして消光団から離れ、蛍光団からの強い蛍光が観察されるようになります。共有結合を切断しているわけではないため、加えられている機械的刺激をなくすと、すぐに蛍光団が消光団の近くに戻り、蛍光は再び消光されます。今回の研究では導入する蛍光団として、拡張されたピレンやアントラセン、そしてレーザー色素としてよく知られているDCM色素を用いました。これらの蛍光団は、365nmの励起光照射下、強い青色蛍光、緑色蛍光、橙色蛍光(周囲の環境に依存して赤色蛍光にもなる)を示します。ロタキサンを形成すると、溶液中では蛍光団からの蛍光が消光団によって完全に消光されることが明らかとなりました。それぞれの超分子メカノフォアをポリウレタンに共有結合を介して導入し、溶媒キャスト法注3)によりゴム特性を持つフィルムを作製しました。得られたフィルムは伸縮により瞬時、かつ可逆的に蛍光をON/OFFスイッチすることが分かりました(図4)。これにより、蛍光団を単純に変更することで、機械的刺激に応答してスイッチする蛍光の色を簡単に変更できることが実証されました。さらに、得られた3種類のポリウレタンを質量比で8:16:5の割合で混ぜることにより、白色蛍光をON/OFFスイッチするゴム材料の開発に成功しました(図5)。フィルムを延伸することにより、青色、緑色、橙色の発光強度が上昇していることがスペクトル測定により明らかとなりました。これまでに白色発光を示す有機材料は多数報告されていますが、機械的刺激で白色蛍光をON/OFFスイッチする材料は今回のゴム材料が初めての例となります。

<今後への期待>

今回の研究により、ロタキサンをモチーフとして用い、よく知られた蛍光団を変更するだけで、狙った蛍光色を簡単にON/OFFスイッチすることができる「超分子メカノフォア」が得られることが実証されました。このような材料は機械的刺激を可逆的かつ鋭敏に検出できるため、さまざまな材料におけるセンサーや、材料の受けるダメージの可視化・定量評価などへの応用が期待できます。

<参考図>

図1 タイトル図 機械的刺激に応答して白色蛍光をスイッチするゴム材料

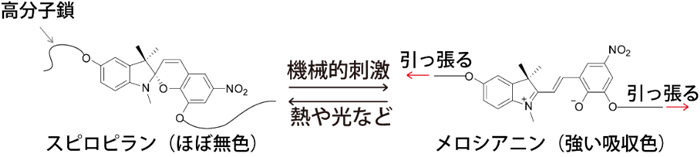

図1 代表的なメカノフォアとしてよく知られているスピロピラン図1 代表的なメカノフォアとしてよく知られているスピロピラン

着色させるには共有結合を切断する必要があり、瞬時に元の状態に戻すことは難しい。

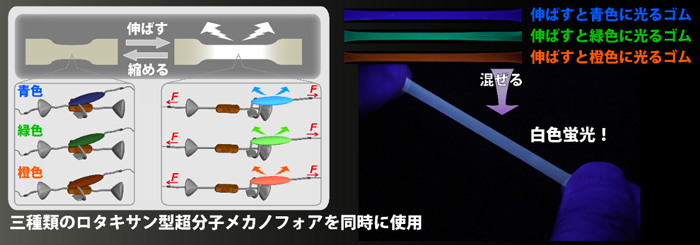

図2 白色蛍光をON/OFFスイッチする、今回開発したゴム材料の概念図図2 白色蛍光をON/OFFスイッチする、今回開発したゴム材料の概念図

青色・緑色・橙色の蛍光を出す蛍光団を組み込んだ3種類の超分子メカノフォアを作製し、それぞれポリウレタンに導入した後、混ぜることで目的の白色蛍光をON/OFFスイッチするゴム材料が得られる。

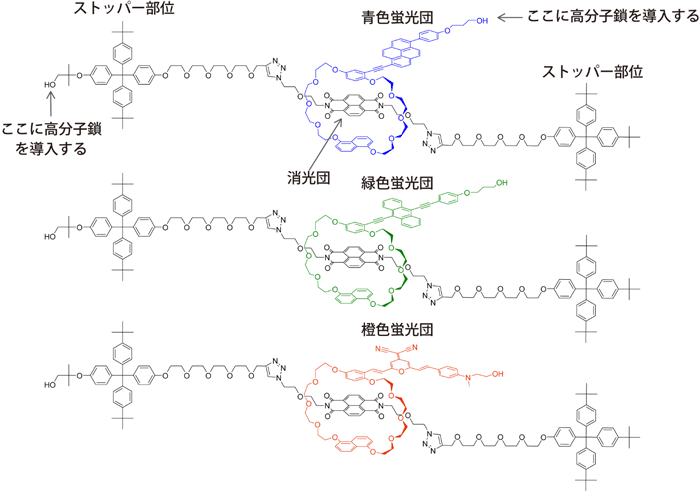

図3 3種類のロタキサン型超分子メカノフォアの分子骨格図3 3種類のロタキサン型超分子メカノフォアの分子骨格

図4 それぞれのメカノフォアを導入したフィルムの機械的刺激に対する応答性図4 それぞれのメカノフォアを導入したフィルムの機械的刺激に対する応答性

それぞれ伸ばすことによって蛍光強度が上がり、縮めると蛍光が観察されなくなることが分かる。

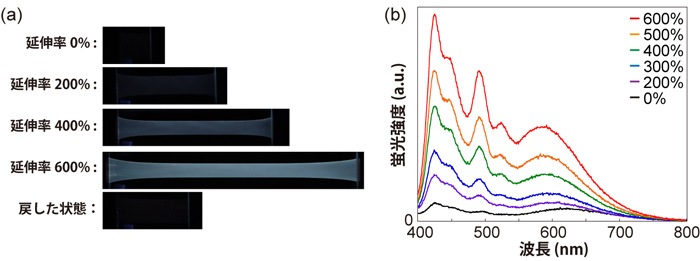

図5 白色蛍光をON/OFFスイッチするゴム材料図5 白色蛍光をON/OFFスイッチするゴム材料

(a)蛍光強度が延伸に伴って上昇する様子。

(b)実際の蛍光スペクトル変化。青色、緑色、橙色の各波長領域の蛍光強度が延伸率の上昇とともに上がっているのが分かる。

<用語解説>
注1)フォトクロミック色素
光を吸収することで分子構造が変化し、吸収色や蛍光特性が変化する色素のこと。
注2)ロタキサン
輪っかのような環状分子と棒のような軸分子からなるインターロック分子(いくつかの部品が機械的に組み合わされた分子)の1つ。環状分子と軸分子は共有結合で連結されているわけではないが、軸分子に導入された大きなストッパー構造により軸から離れることができない。
注3)溶媒キャスト法
合成した高分子を溶ける溶媒に溶かして溶液としたのち、適切な基板や容器の上に滴下し、溶媒を自然に留去することでフィルムを得る方法のこと。
<論文情報>
タイトル:“Rotaxane-based Mechanophores Enable Polymers with Mechanically Switchable White Photoluminescence”
(ロタキサン型メカノフォアを用いた機械的刺激に応答する白色発光ポリマー)
DOI:10.1021/acscentsci.9b00173
<お問い合わせ先>
<研究に関すること>

相良 剛光(サガラ ヨシミツ)
北海道大学 電子科学研究所 助教

<JST事業に関すること>

中村 幹(ナカムラ ツヨシ)
科学技術振興機構 戦略研究推進部 グリーンイノベーショングループ

<報道担当>

北海道大学 総務企画部 広報課

科学技術振興機構 広報課

スポンサーリンク
スポンサーリンク
